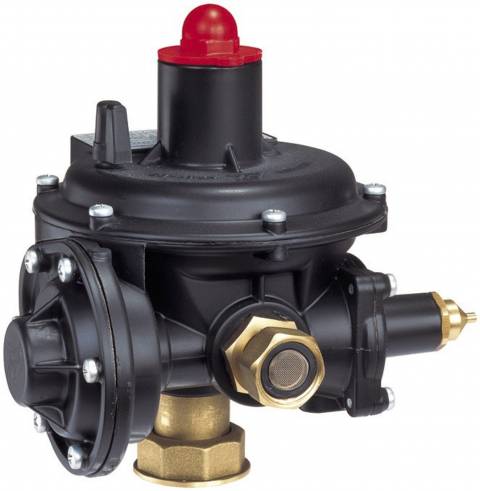

Série R/70

Popis

Dvoustupňový, přímočinný, pružinou řízený regulátor, s příznivými zástavbovými rozměry určený pro plynofikaci větších bytových domů nebo plynových kotelen.

Regulátor je standardně dodáván se vstupním sítkem, s integrovaným pojistným ventilem, a dále s bezpečnostním rychlouzávěrem maxi /mini,  s možností nezávislého nastavení vypínacího tlaku na nárůst a/nebo pokles tlaku ve výstupním potrubí.

Konfigurace

  • R/70, R/70-AP, R/71, R/71-AP:    pravoúhlé provedení
  • R/72, R/72-AP, R/72-FS, R/72-FS-AP, R/73, R/73-AP, R/74, R/74-AP, R/75, R/75-AP: axiální provedení

Dimenze

  • R/70, R/71, R/74: 20 x 32 (3/4 x 5/4)
  • R/72: 25 x 25 (1″ x 1″)
  • R/73: 32 x 32 (1 1/4 x 1 1/4)
  • R/75: 20 x 25 (3/4 x 1″)

Příslušenství

  • R/72-FS – modifikace s přírubam DN 25, PN 16



Vlastnosti

Nejvyšší provozní tlak [PS]: 6 bar (10 bar AP)
Rozsah vstupních tlaků [bpe]: 0,1 - 6 bar (10)
Rozsah nastavení výstupních tlaků [Wh]: 14 - 360 mbar
