Popis
Regulátory série FL -BP jsou regulátory s axiálním průtokem, jednoduchým sedlem a vyváženou klapkou. Díky konstrukčním vlastnostem nabízejí vyšší průtok ve stejné dimenzi a tím snížení zástavbových rozměrů v porovnání se standardními regulátory. Regulátory série FL-BP zajišťují vysokou přesnost regulace i při extrémních změnách vstupního tlaku. Mohou být použity jako bezpečnostní zařízení – “ monitor“ instalovaný před regulátorem. Modulová konstrukce regulátorů řady FL-BP umožňuje kombinaci monitoru a regulátoru pomocí krátké středové trubky (řada MFL-BP) bez přerušujících přírub, díky čemuž se dosahuje minimální celková zástavbová délka.
Konfigurace
- FL-BP – regulátor nebo monitor

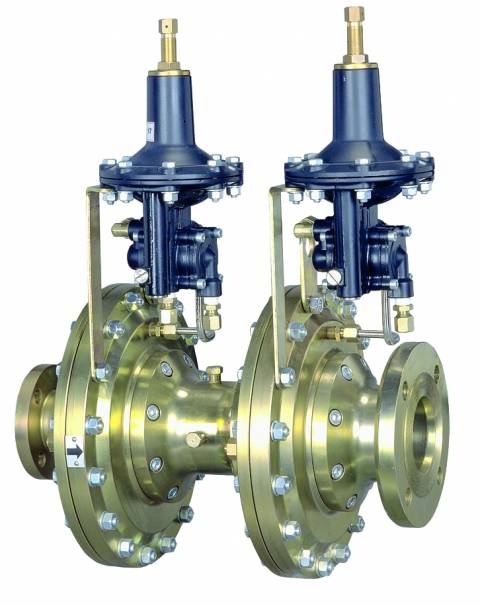

- MFL-BP – sestava regulátor a monitor

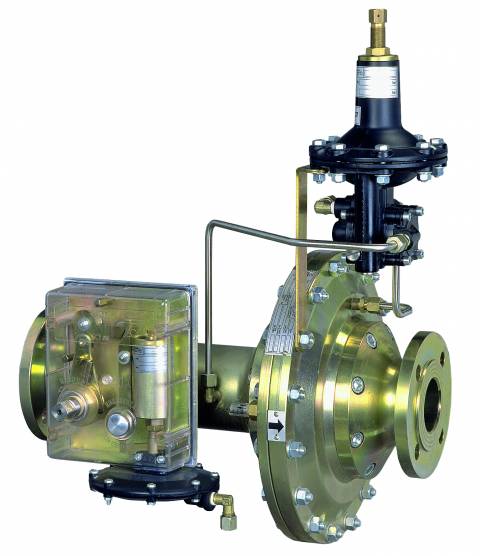

- BFL-BP – regulátor a bezpečnostní rychlouzávěr
Příslušenství
ŘÍDÍCÍ PILOTY REGULÁTORU
- PS/79-1, PS/79-2, RE/79-1, RE/79-2,
- PS/79, RE/79, PSO/79, REO/79 , PS/80, RE/80, PSO/80, REO/80
- PRX/120, PRX-AP/120, PRX/125 , PRX/181,PRX-AP/181, PRX/182
- Pilot – předregulátor s filtrem: SA/2
- Pilot – filtr: FU
- Urychlovací pilot – BOOSTER VALVE: V/31-1, PRX/131
PILOTY PRO BEZPEČNOSTNÍ RYCHLOUZÁVĚR
- Pružinou řízené piloty: OS/80X, OS/84X, OS/88X
- Pilot ovládaný tlakem přes piloty PRX/série: OS/80X-PN
Vlastnosti
| Nejvyšší provozní tlak [PS]: | 25 bar |
| Rozsah vstupních tlaků [bpe]: | 0,2 - 25 bar |
| Rozsah nastavení výstupních tlaků [Wh]: | 0,01 - 8 bar |
| Dimenze [DN]: | DN 25, 40, 50, 65, 80, 100, 150 |
| Příruby: | PN 16, 25 UNI/DIN- ANSI 150 |
